Измеритель потока воды FM 10 (Ротаметр панельный 1-10 GPM) ZG 1″

Описание

🚀 Измеритель потока воды FM 10 (Ротаметр панельный 1‑10 GPM, ZG 1″) — Купить с доставкой по РФ

📖 Описание

Измеритель потока воды FM 10 (Ротаметр панельный 1-10 GPM) — это высокоточный механический прибор для визуального контроля объемного расхода жидкости. Модель FM 10 является флагманской в базовой панельной линейке: она рассчитана на измерение максимальных расходов — до 10 GPM (35 л/мин), что делает ее идеальным выбором для производительных промышленных систем и коммерческих установок обратного осмоса.

🔧 Конструкция и материалы

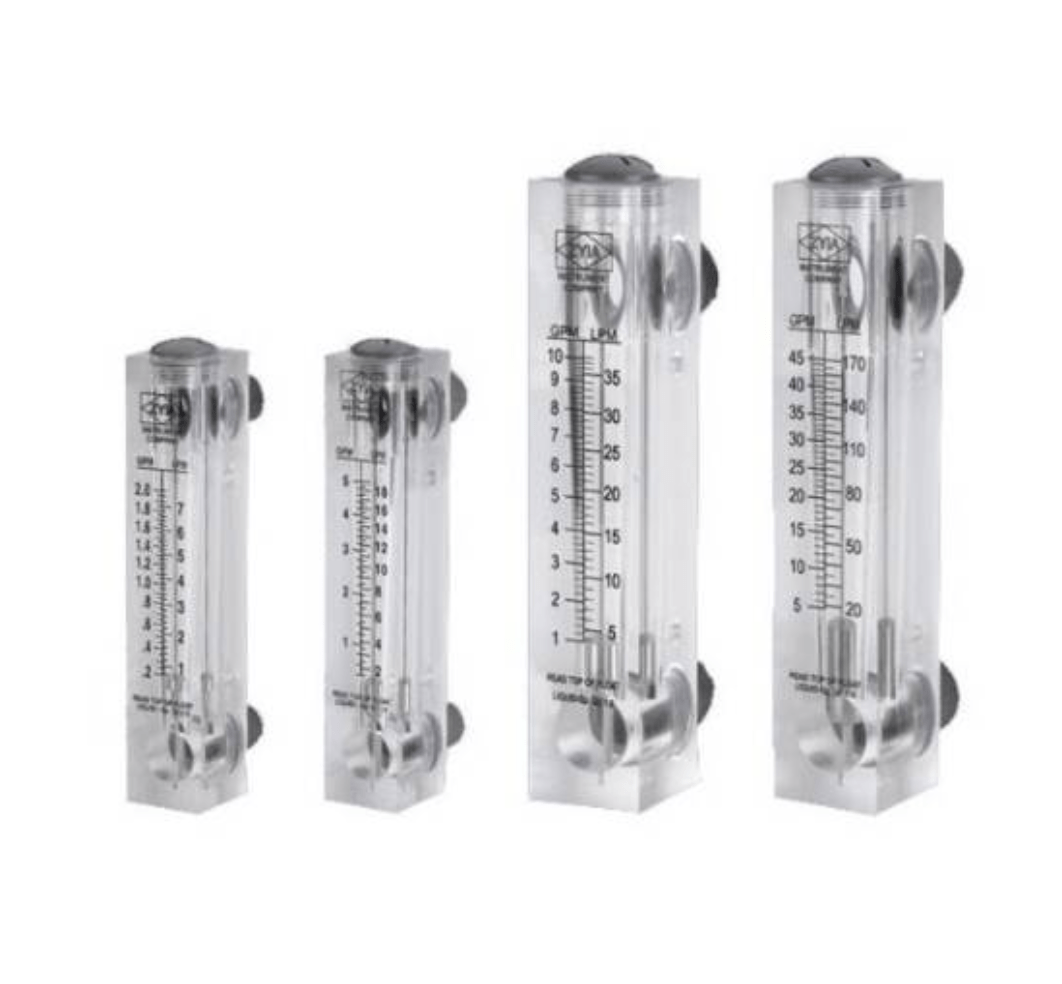

В основе конструкции лежит прозрачная коническая трубка из ударопрочного акрила. Внутри на направляющей оси свободно перемещается поплавок из нержавеющей стали AISI 304. Все детали, контактирующие с жидкостью, изготовлены из нержавеющей стали высших марок (AISI 304 для поплавка и AISI 316 для резьбовых соединений), что обеспечивает устойчивость к коррозии и долговечность прибора даже при интенсивной эксплуатации.

📊 Двойная шкала

На корпус прибора нанесены две измерительные шкалы, проградуированные для воды:

• 1–10 галлонов/мин (GPM)

• 5–35 литров/мин (LPM)

🎯 Области применения

Благодаря своей высокой производительности, ротаметр FM 10 широко используется в системах водоочистки и промышленного оборудования:

• 🔹 Промышленный обратный осмос (RO) — Контроль расхода на линиях производительностью до 10 GPM

• 🔹 Крупные системы водоочистки — Мониторинг расхода в магистралях производительных станций.

• 🔹 Системы технического водоснабжения — Контроль расхода в линиях охлаждения промышленного оборудования.

• 🔹 Промышленные стиральные машины и посудомоечное оборудование.

• 🔹 Системы ирригации и орошения в сельском хозяйстве.

✅ Преимущества модели FM 10

• ✅ Максимальная производительность — Самый высокий диапазон измерений в базовой панельной линейке — до 10 GPM (35 л/мин), подходит для самых требовательных промышленных задач.

• ✅ Увеличенное присоединение — Резьба ZG 1″ значительно расширяет область применения по сравнению с моделями 1/2″.

• ✅ Высокая точность измерений — Погрешность составляет всего ±4% от полной шкалы.

• ✅ Коррозионная стойкость — Все внутренние компоненты и резьбы из нержавеющей стали марок AISI 304 и AISI 316.

• ✅ Износостойкий корпус — Акрил устойчив к помутнению и химически нейтрален к воде.

• ✅ Простота визуального считывания — Прозрачный корпус с нанесенной двойной шкалой.

• ✅ Долговечность — Безэлектронная конструкция и качественные материалы гарантируют многолетнюю службу.

🔬 Принцип работы

Ротаметр FM 10 работает по принципу переменного сечения потока (Variable Area Flowmeter).

Измеритель потока воды представляет собой корпус из оргстекла со шкалой измерения, внутри которого находится поплавковый механизм. Жидкость поступает снизу вверх через коническую трубку, поднимая легкий поплавок из нержавеющей стали. По мере подъема поплавка проходной зазор между ним и трубкой увеличивается, а перепад давления на нем уменьшается. Когда перепад давления становится равным весу поплавка, наступает состояние равновесия. В этом положении каждому значению подъема соответствует строго определенный расход. Измерение производится визуально по верхнему краю поплавка относительно нанесенной на корпус шкалы.

🔧 Условия эксплуатации

• ❗ Ротаметр должен устанавливаться строго вертикально с направлением потока снизу вверх.

• ❗ Измеряемая среда должна быть чистой или слабозагрязненной, нейтральной к материалам прибора.

• ❗ Не допускается эксплуатация при температуре выше +55 °C и давлении свыше 0,63 МПа.

• ❗ После длительного простоя рекомендуется визуально проверить подвижность поплавка.

❓ Часто задаваемые вопросы (FAQ)

❓ Вопрос: Для чего используется ротаметр FM 10 в системе обратного осмоса?
✔️ Ответ: Ротамер FM 10 — это специальный прибор от производителя Raifil, предназначенный для измерения объема расходуемой жидкости в системах промышленного обратного осмоса на линиях производительностью до 10 GPM.

❓ Вопрос: Можно ли использовать ротаметр FM 10 для горячей воды?
✔️ Ответ: Диапазон рабочих температур составляет от +5 до +50/+55 °C, поэтому прибор идеально подходит для холодной и теплой воды, но не рекомендуется для сред с температурой выше +50-55 °C.

❓ Вопрос: Как правильно снимать показания с ротаметра?
✔️ Ответ: Расход определяется по верхнему краю поплавка относительно нанесенной на корпус шкалы. Смотреть следует перпендикулярно шкале, чтобы избежать погрешности из-за угла обзора.

❓ Вопрос: Что входит в комплект поставки ротаметра FM 10?
✔️ Ответ: В стандартную комплектацию входит сам измеритель потока с присоединительной резьбой ZG 1″ и необходимыми уплотнительными прокладками. Стоит уточнять у продавца возможность наличия в комплекте панельных гаек для монтажа.

Закажите измеритель потока воды FM 10 прямо сейчас и получите контроль за максимальным расходом жидкости в ваших самых производительных системах!
