Измеритель потока воды FM 10 (Ротаметр проточный 1-10 GPM) G 3/4″

Описание

🚀 Измеритель потока воды FM 10 (Ротаметр проточный 1-10 GPM, G 3/4″) — IN-LINE монтаж

📖 Описание

Измеритель потока воды FM 10 (Ротаметр проточный 1-10 GPM) — это высокоточный механический прибор для визуального контроля объёмного расхода жидкости в системах очистки воды. Модель FM 10 измеряет расходы до 10 GPM (36 л/мин), что делает её незаменимой для коммерческих и промышленных обратноосмотических установок, систем водоподготовки средней производительности и магистралей технического водоснабжения.

Ротамер FM 10 — специальный прибор от производителя Raifil, предназначенный для измерения объема расходуемой жидкости в системах промышленного обратного осмоса. Чтобы показания данного устройства были максимально точными, после выпуска с производства измеритель потока подвергается калибровке.

🔧 Конструкция и материалы

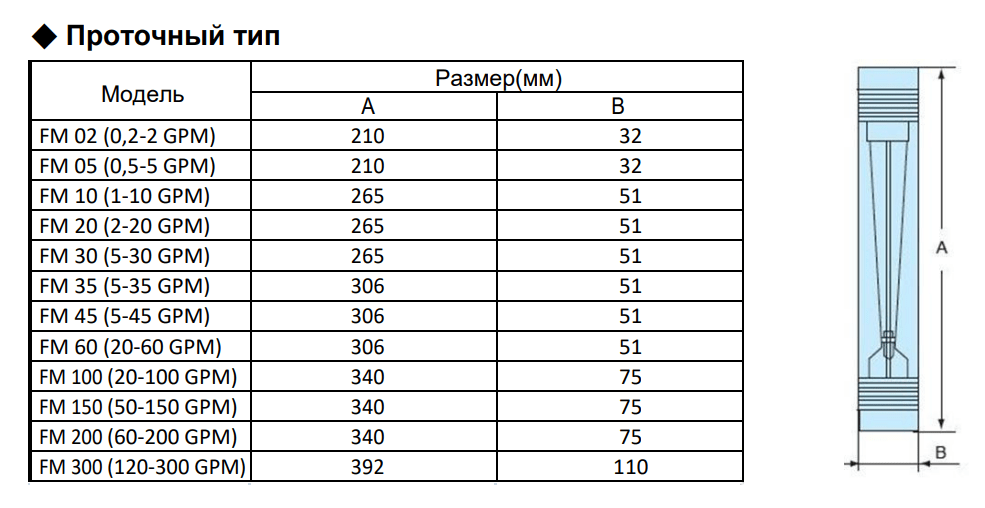

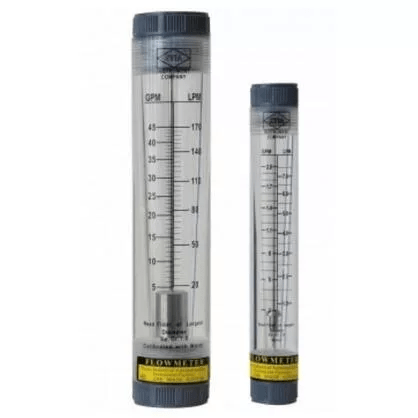

Ротаметр FM 10 оснащён прозрачным корпусом из ударопрочного оргстекла, двумя выходами (вход/выход) с резьбой 3/4″ для подключения к системе и поплавковым механизмом. Ротаметр состоит из корпуса, поплавка с направляющей и входного и выходного резьбового штуцера. В корпусе имеется коническое отверстие, сообщающееся с входом и выходом. Внутри отверстия расположен поплавок на направляющей. На корпусе ротаметра снаружи нанесена шкала для измерения расхода. Поплавок виден сквозь прозрачный корпус и измерение производится визуально по верхнему срезу поплавка.

Все детали, контактирующие с водой, изготовлены из коррозионно-стойких материалов:

• Корпус — ударопрочный акрил, который со временем не мутнеет и химически нейтрален к воде;

• Поплавок — нержавеющая сталь AISI 304;

• Направляющая (шток) — нержавеющая сталь AISI 304;

• Прокладка — силикон.

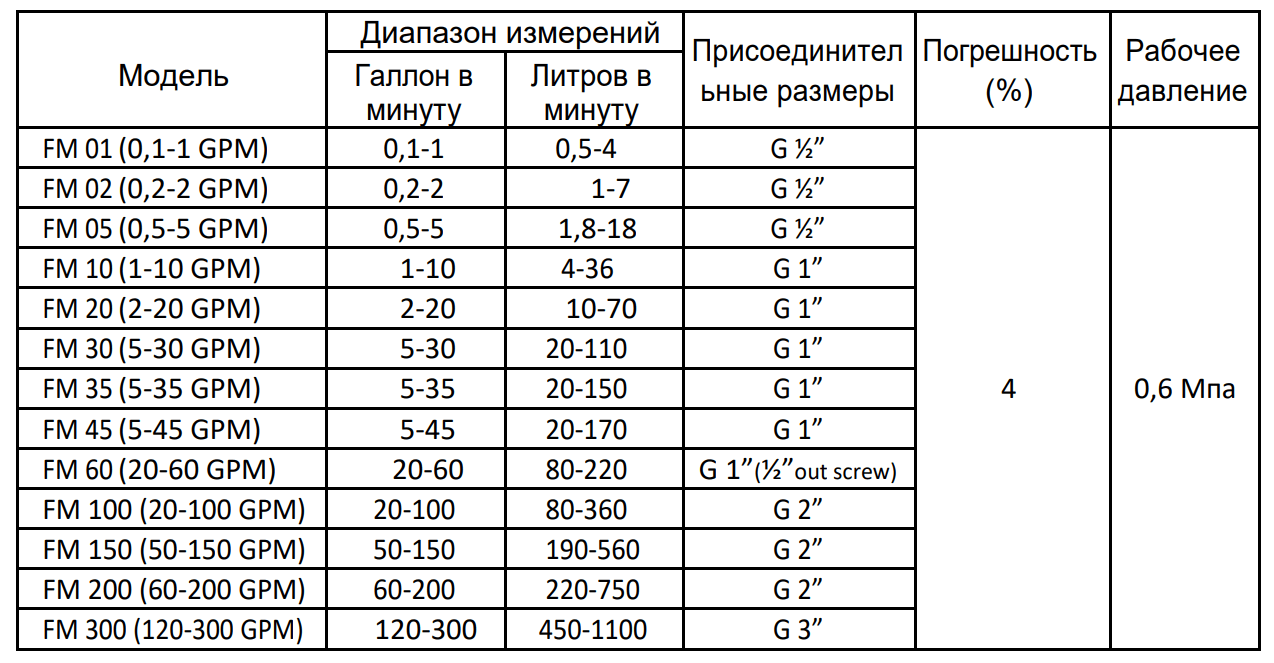

📊 Двойная шкала

На прозрачный корпус прибора нанесены две контрастные измерительные шкалы, проградуированные для воды:

• 1–10 галлонов/мин (GPM)

• 4–36 литров/мин (LPM)

• Дополнительно возможна косвенная шкала в м³/ч (0,23–2,27).

🎯 Области применения

Благодаря высокой производительности и надёжности конструкции, проточный ротаметр FM 10 широко используется в различных отраслях:

• 🔹 Промышленный обратный осмос (RO) — для точного контроля расхода пермеата и концентрата в коммерческих и промышленных установках;

• 🔹 Крупные системы водоочистки — мониторинг расхода в магистралях производительных станций;

• 🔹 Коммерческое оборудование (HoReCa, пищевые производства, автомойки) — для дозирования реагентов или контроля общего расхода;

• 🔹 Системы технического водоснабжения — для визуального контроля в точках потребления;

• 🔹 Системы орошения и полива — контроль воды в автоматических системах полива.

✅ Преимущества модели FM 10 (IN-LINE) G 3/4″

• ✅ Высокая производительность: диапазон измерений до 10 GPM (36 л/мин) при низкой погрешности ±4%, что идеально для магистралей среднего размера.

• ✅ Увеличенная резьба G 3/4″: обеспечивает больший проход и удобство стыковки с магистральными трубами 3/4 дюйма.

• ✅ IN-LINE монтаж: монтируется непосредственно в разрыв трубы, что идеально для готовых систем и не требует наличия отдельной приборной панели.

• ✅ Высокая точность: погрешность измерений — всего ±4% от полной шкалы, что удовлетворяет строгим требованиям профессиональной водоподготовки.

• ✅ Надёжность и долговечность: поплавок и направляющая выполнены из нержавеющей стали AISI 304, а прокладка — из силикона.

• ✅ Коррозионная стойкость: все внутренние компоненты устойчивы к воздействию воды и слабоагрессивных сред.

• ✅ Прочность и прозрачность: корпус из ударопрочного акрила обеспечивает защиту от помутнения и отличную видимость показаний.

• ✅ Простота использования: не требует источника питания, легко считывать показания по шкале на корпусе.

• ✅ Герметичность: в конструкции предусмотрены надёжные уплотнения для защиты от протечек.

• ✅ Калибровка на заводе: каждый прибор проходит заводскую калибровку и готов к работе сразу после установки.

🔬 Принцип работы

Ротаметр FM 10 работает по принципу переменного сечения потока.

Ротамер FM 10 — прибор, предназначенный для измерения объема расходуемой жидкости в системах промышленного обратного осмоса. Измеритель потока воды представляет собой корпус из оргстекла со шкалой измерения, внутри которого находится поплавковый механизм. Поплавок перемещается внутри устройства из-за динамического напора от протекающего потока жидкости. Когда поплавок поднимается — расстояние между ним и специальным отверстием прибора становится больше, соответственно перепад давления уменьшается. После того, как перепад начинает соответствовать весу поплавка, образуется баланс, где любому зафиксированному значению будет равно определенное показание расхода воды.

Более подробно: принцип действия ротаметра основан на восприятии поплавком, перемещающимся внутри отверстия, динамического напора проходящего снизу вверх потока жидкости. При подъёме поплавка проходной зазор между поплавком и внутренним диаметром отверстия увеличивается, перепад давления на поплавке уменьшается. Когда перепад давления становится равным весу поплавка, приходящемуся на единицу площади его поперечного сечения, наступает равновесие. При этом каждому положению поплавка соответствует определённое значение расхода.

🔧 Условия эксплуатации

• ❗ Ротаметр должен устанавливаться строго вертикально.

• ❗ Направление потока жидкости через прибор — обязательно снизу вверх.

• ❗ Измеряемая среда должна быть чистой или слабозагрязнённой, нейтральной к материалам прибора.

• ❗ Не допускается эксплуатация при температуре выше +55 °C и давлении свыше 0,6 МПа.

• ❗ Расходомер монтируется путём врезки в прямой участок трубопровода.

• ❗ Поток должен быть полностью заполнен жидкостью (без воздушных пробок).

❓ Часто задаваемые вопросы (FAQ)

❓ Вопрос: В чем отличие проточного FM 10 с резьбой G 3/4″ от версии с резьбой G1″?
✔️ Ответ: Обе модели одинаковы по техническим характеристикам (расход, давление, материалы). Главное различие — размер присоединительной резьбы. Версия G 3/4″ предназначена для врезки в магистрали 3/4 дюйма, тогда как размер G1″ — для трубопроводов 1 дюйм. Выбор зависит от диаметра вашей системы.

❓ Вопрос: Можно ли использовать для горячей воды?
✔️ Ответ: Диапазон рабочих температур составляет от +5 до +55 °C, поэтому прибор подходит только для холодной и теплой воды (не рекомендуется для горячей с температурой выше 55 °C).

❓ Вопрос: Как правильно снимать показания?
✔️ Ответ: Измерение производится визуально по верхнему срезу поплавка относительно нанесённой шкалы. Смотреть следует перпендикулярно шкале, чтобы избежать параллакса.

❓ Вопрос: Нужна ли дополнительная калибровка после покупки?
✔️ Ответ: Нет, каждый прибор откалиброван на заводе-изготовителе на чистой воде и готов к работе сразу после установки.

❓ Вопрос: Можно ли устанавливать ротаметр FM 10 горизонтально или вверх ногами?
✔️ Ответ: Нет, проточный FM 10 предназначен для работы исключительно в вертикальном положении с направлением потока снизу вверх. Нарушение этого условия приведёт к неверным показаниям или полному выходу прибора из строя.

❓ Вопрос: Можно ли с помощью этого ротаметра регулировать скорость потока?
✔️ Ответ: Нет, базовое исполнение FM 10 (модель IN-LINE, G3/4″) предназначено только для измерения проходящего расхода. Для регулировки потока требуется дополнительно установить запорно-регулирующую арматуру (вентиль, кран, регулятор давления) где-то в системе.

Закажите проточный измеритель потока воды FM 10 с резьбой G 3/4″ прямо сейчас для точного и надёжного контроля ваших промышленных систем!
