Напорная аэрация 2162/AP2(JP-40DC)/dn40 (Каскад)

Описание

Напорная аэрация 2162/AP2(JP-40DC)/dn40 (Каскад)

Автоматическая система аэрации воды 2162/AP2(JP-40DC)/dn40 (Каскад) предназначена для смешивания кислорода с водой из скважины, колодца, водоёма или иного источника водозабора. Устанавливается на подающую магистраль холодного водоснабжения в загородных домах, коттеджах, гостиниц, кафе, зданиях ЖКХ и т.д. За частую выступает в роли первой ступени комплексов станций водоподготовки (за исключением использования фильтров грубой очистки или систем дозирования реагентов, они в таком случае ставятся до систем аэрации).

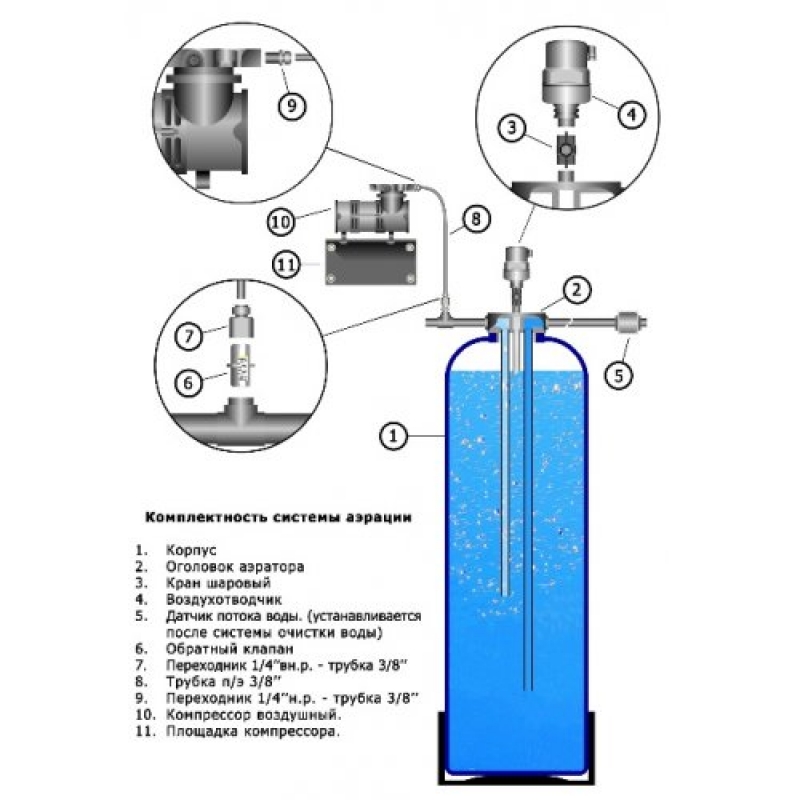

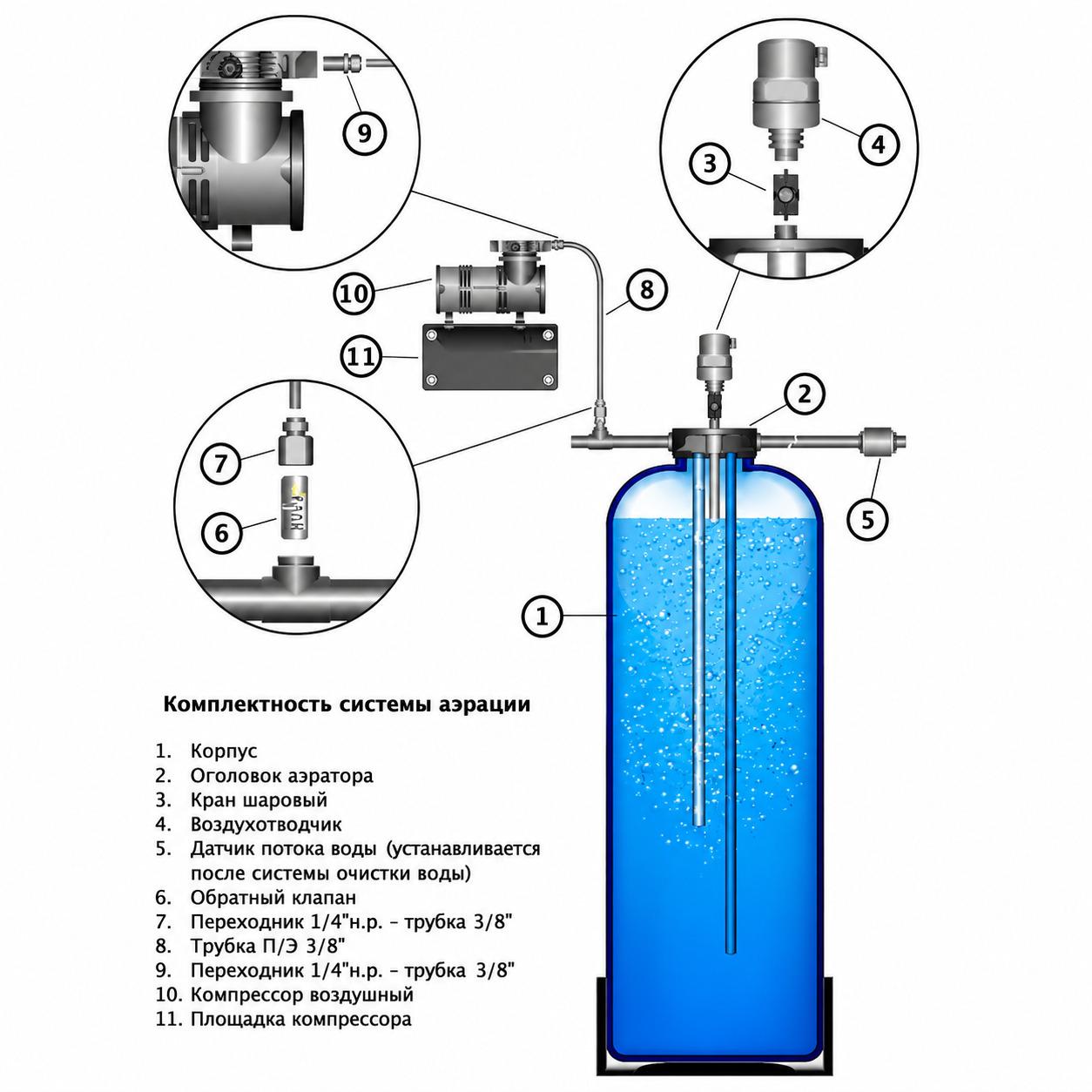

Напорная система аэрации воды представляет собой стекловолоконный корпус (аэрационная колонна) цилиндрической формы с вкрученным в горловину распределительным оголовком. Сверху оголовка установлен на резьбе воздуха-отделительный клапан (A.R.I или UNIRAIN) и шаровой кран для его перекрытия. Также, в комплект входит воздушный компрессор AP2(JP-40DC) со всеми необходимыми комплектующими (крепежи, фитинги, трубки для воздуха), блок каскадного управления компрессорами РЭ-ВК-W (с проводом)

Принцип работы напорной системы аэрации воды 2162/AP2(JP-40DC)/dn40 (Каскад):

Во время прохождения воды через станцию водоподготовки, датчик потока срабатывает, и подавая питание, включает воздушный компрессор AP2(JP-40DC). Данный компрессор при этом, по трубке, через обратный клапан, начинает нагнетать под давлением (до 6 атм.) в трубу с водой — кислород.

Таким образом, очищаемая вода смешивается с пузырьками воздуха и, через вход в распределительный оголовок, попадает в корпус аэрационной колонны. Далее, внутри корпуса аэрационной колонны происходит процесс взаимодействия воды с кислородом.

Отдуваемые примеси (сероводород, углекислый газ и т.д.) через воздушный коллектор оголовка аэратора поступают на воздуха-отделительный клапан и удаляются в дренажную систему. А окисленное железо и марганец, через выход оголовка аэрации, поступают на следующую ступень станции водоподготовки (зачастую на установку обезжелезивания воды) для завершающего до окисления и полного удаления.

Когда расход воды отсутствует, воздушный компрессор AP2(JP-40DC) тоже не работает и воздух не нагнетается в корпус системы аэрации воды.

Срок службы напорной системы аэрации воды, в среднем составляет 10 лет, с учётом проведения необходимых работ по обслуживанию данной станции водоподготовки. Аэрационная колонна требует периодической промывки, так как в ней на дне в виде осадка может скапливаться окисленное железо или марганец. Также, следует очищать коллекторы оголовка, воздуха-отделительный клапан и место трубопровода, куда подаётся кислород.

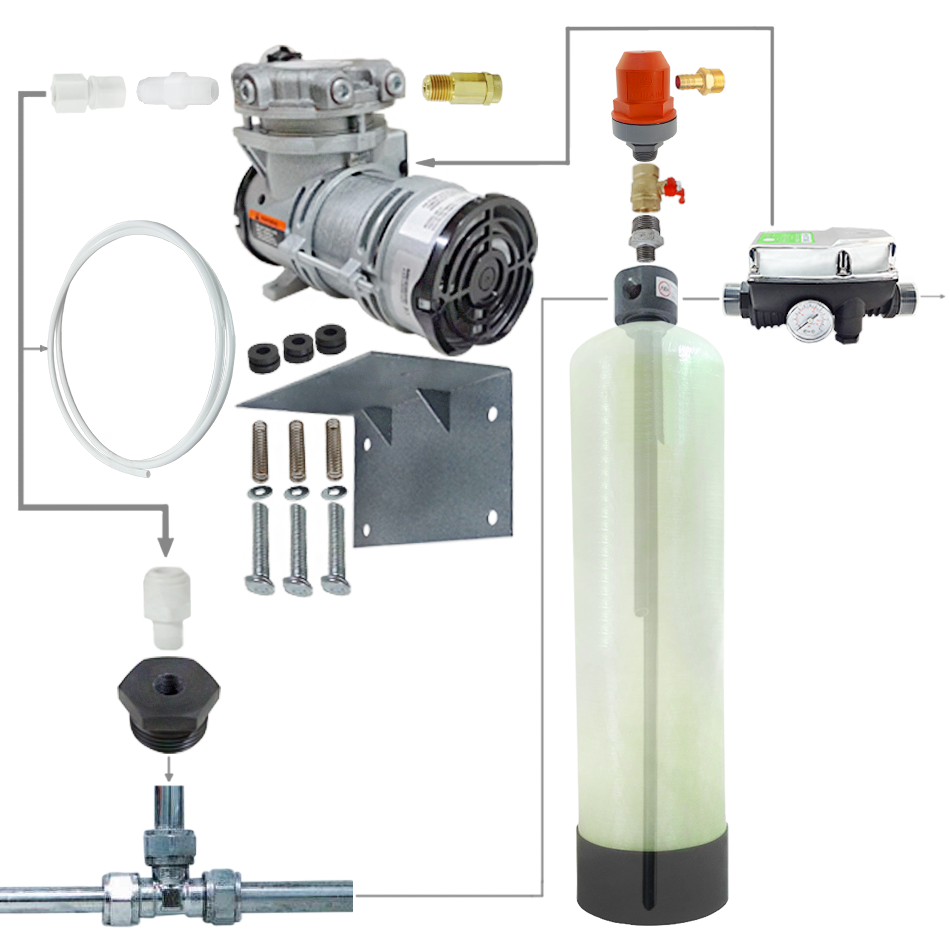

Состав комплекта

• Корпус фильтра Noyi 2162-4″ (верх) — 1 шт.
• Кран шаровый 1″ ВВ, внутренняя резьба — 1 шт.
• Трубка для реагентной линии 3/8″ TUBE 38 — 8 м.
• Блок каскадного управления компрессорами РЭ-ВК-W (с проводом) — 1 шт.
• Водосчётчик ZENNER DN40 с импульсным выходом (10 л/имп) — 1 шт.
• Ниппель переходной 1″ × 1/2″ — 1 шт.
• Клапан воздухоотводный APACHEE 1″ BSP — 1 шт.
• Фитинг прямой 3/8″–1/4″ QT-19B NatureWater (10-6-4) — 4 шт.
• Оголовок аэрационной колонны 4″ (96–110, пневмоклапан, без труб) — 1 шт.
• Труба Alphacan PVC D16 белая (0,2 м) — 1 шт.
• Труба водоподъёмная ПВХ 40 мм Alphacan PVC PN10 — 3 м.
• Фитинг тройник QT-03B NatureWater 3/8″×3/8″×3/8″ JG — 1 шт.
• Антивакуумный клапан NOYI для корпуса 30″–63″ (1 1/2″ НР) — 1 шт.
• Фитинг прямой 3/8″–3/8″ QT-21B NatureWater (10-6-6) — 1 шт.
• Обратный клапан NatureWater 3/8″ QT-26B — 4 шт.
• Переходник с 1″ на 1/4″ F-1 (P-88M14F) — 2 шт.
• Кронштейн AWT для AS/AF-19, JP-40DC — 2 шт.
• Клапан регулировочный PRV-B-14M-14F (1/4″ наружная / 1/4″ внутренняя резьба) — 2 шт.
• Компрессор для аэрации JP-40C FF — 2 шт.
